Что такое траверсы в линиях электропередачи
В любой системе электроснабжения есть детали, о которых редко задумываются обычные люди, но без них работа сети попросту невозможна. К таким элементам относятся траверсы — металлические конструкции, которые устанавливаются на опорах линий электропередачи и служат для крепления изоляторов и проводов. По сути, именно они формируют геометрию всей линии. От их формы, прочности и расположения зависит расстояние между фазами, устойчивость конструкции к ветру и даже безопасность эксплуатации.

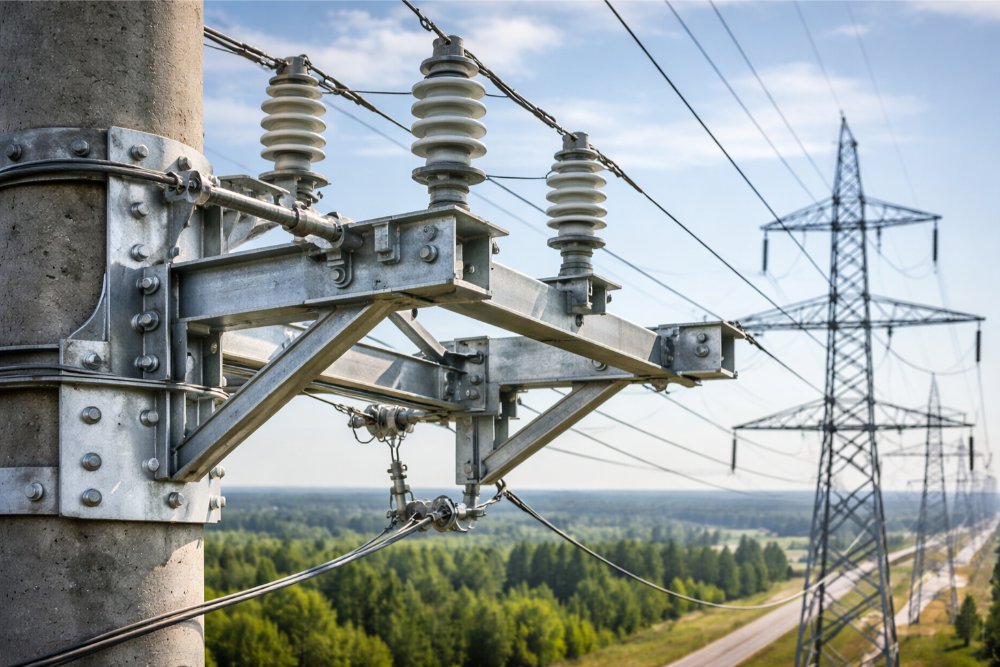

Траверса представляет собой прочную металлическую балку или систему балок, закреплённых на опоре. На ней устанавливаются изоляторы, к которым уже крепятся провода. Таким образом она выполняет сразу несколько задач: удерживает проводники на нужной высоте, распределяет механическую нагрузку и обеспечивает необходимое расстояние между фазами. Это может показаться простой функцией, но в реальности расчёты здесь довольно серьёзные. Даже небольшая ошибка в проектировании может привести к перекосу линии, повышенным нагрузкам или авариям.
В практике энергетиков траверсы давно стали стандартным элементом опор. Они используются как на деревянных, так и на железобетонных и металлических опорах. Современные конструкции изготавливаются из стали с антикоррозийным покрытием, что позволяет им работать десятилетиями под открытым небом — под дождём, снегом и резкими перепадами температур.
Зачем нужны траверсы на опорах ЛЭП
Когда смотришь на линию электропередачи со стороны, кажется, что провод просто закреплён на изоляторе, а остальная конструкция не так уж важна. Но на практике всё гораздо сложнее. Провод линии ЛЭП находится под постоянной механической нагрузкой: его тянет собственный вес, воздействует ветер, зимой добавляется масса льда. Если бы изоляторы крепились прямо к опоре без промежуточной конструкции, такая система быстро бы потеряла устойчивость.
Именно траверса берёт на себя распределение этих нагрузок. Она позволяет разместить несколько изоляторов на нужном расстоянии друг от друга и передаёт нагрузку на опору равномерно. Благодаря этому линия сохраняет стабильность даже при сильных ветровых порывах или значительных температурных изменениях, когда провода удлиняются или наоборот сжимаются.
Кроме механической функции есть и электротехническая. Расстояние между проводами строго регламентируется нормативами. Оно зависит от напряжения линии, климатических условий и типа изоляции. Траверса помогает выдерживать эти параметры с высокой точностью, что снижает риск коротких замыканий и электрических пробоев.
Конструкция траверс для воздушных линий
С инженерной точки зрения траверса — это не просто металлическая балка. Её конструкция продумывается таким образом, чтобы выдерживать сразу несколько типов нагрузок. Помимо веса проводов она должна воспринимать динамические воздействия ветра, а иногда и ударные нагрузки при обрыве проводника. Поэтому в производстве используют прочные марки стали и дополнительные элементы усиления.
Типичная траверса состоит из основной балки, монтажных площадок для изоляторов и системы креплений к опоре. В некоторых моделях применяются дополнительные распорки или уголки, которые увеличивают жёсткость конструкции. На первый взгляд это может выглядеть как избыточная сложность, но именно такие детали позволяют конструкции служить десятилетиями без деформации.
Для защиты металла от коррозии используется горячее цинкование или специальные лакокрасочные покрытия. Это особенно важно для линий, проходящих в регионах с высокой влажностью или резкими температурными колебаниями. При правильной обработке траверса может сохранять свои характеристики 30–40 лет, что соответствует сроку эксплуатации многих линий электропередачи.
Виды траверс для линий электропередачи
В энергетике применяется несколько типов траверс, и их различия напрямую связаны с напряжением линии и конструкцией опор. На низковольтных линиях чаще используются компактные модели, рассчитанные на относительно небольшие нагрузки. Они устанавливаются на опорах распределительных сетей, питающих жилые районы, небольшие предприятия и сельские населённые пункты.
Совсем другой класс изделий применяется на высоковольтных линиях. Здесь нагрузки значительно выше, а расстояние между проводами должно быть больше. Такие траверсы имеют усиленную конструкцию, увеличенную длину балки и дополнительные элементы жёсткости. Иногда они выполняются в виде сложных пространственных конструкций, которые обеспечивают стабильность при сильных ветровых нагрузках.
Существуют также специализированные траверсы, разработанные под конкретные задачи. Например, для линий с самонесущими изолированными проводами или для опор нестандартной формы. В некоторых проектах используются индивидуальные конструкции, изготовленные по техническому заданию, что позволяет максимально адаптировать линию к особенностям местности.
Монтаж траверс на опорах ЛЭП
Монтаж траверс — один из ключевых этапов строительства линии электропередачи. Сначала на опоре устанавливаются крепёжные элементы, после чего сама конструкция фиксируется болтовыми соединениями. Важно добиться точного положения балки, поскольку даже небольшое отклонение может изменить расположение проводов и повлиять на распределение нагрузок.
После установки траверсы монтируются изоляторы. Они закрепляются на специальных площадках или шпильках, предусмотренных конструкцией. Далее производится подвеска проводов, их натяжение и окончательная регулировка положения. На практике этот процесс требует высокой точности и соблюдения всех технических норм.
Монтажники часто отмечают, что правильно изготовленная траверса значительно упрощает работу. Когда отверстия и крепления расположены точно, установка проходит быстро и без подгонки деталей на месте. Это снижает время монтажа и уменьшает вероятность ошибок при строительстве линии.
Материалы и стандарты изготовления
К траверсам предъявляются строгие требования по прочности и долговечности. Основным материалом для их изготовления служит конструкционная сталь, способная выдерживать значительные нагрузки и сохранять форму при длительной эксплуатации. Металл проходит антикоррозионную обработку, поскольку конструкции постоянно находятся под воздействием окружающей среды.
Производство таких элементов обычно регулируется отраслевыми стандартами и техническими регламентами. В документации определяются допустимые нагрузки, размеры элементов, типы креплений и требования к защитным покрытиям. Это необходимо для того, чтобы элементы разных производителей могли использоваться в единой энергетической системе.
Современные производственные предприятия применяют лазерную резку, автоматическую сварку и точное механическое оборудование. Такой подход обеспечивает стабильное качество изделий и позволяет выпускать конструкции с высокой точностью размеров. Для энергетических компаний это критически важно, ведь каждая деталь должна соответствовать проекту линии.
Где применяются траверсы кроме ЛЭП
Хотя чаще всего траверсы ассоциируются именно с линиями электропередачи, их применение значительно шире. Эти конструкции используются в промышленности, строительстве и коммунальном хозяйстве. Они служат опорными элементами для оборудования, кабельных трасс и различных инженерных систем.
В промышленности траверсы могут применяться для монтажа тяжелых агрегатов или распределительных систем. В строительстве — как элементы металлоконструкций, обеспечивающие устойчивость и распределение нагрузок. Их универсальность объясняется простой и прочной конструкцией, которая легко адаптируется под разные задачи.
Тем не менее именно энергетика остаётся основной областью их использования. С ростом энергопотребления и развитием инфраструктуры потребность в надёжных конструкциях для линий электропередачи только увеличивается. Поэтому производство траверс остаётся важным направлением в электротехнической промышленности.
Как выбрать траверсы для линий электропередачи
Подбор траверсы — это не тот случай, когда можно ориентироваться только на внешний вид конструкции или приблизительные размеры. В энергетике такие решения всегда принимаются на основании проекта линии и расчетов нагрузок. В первую очередь учитывается уровень напряжения сети, поскольку именно от него зависит расстояние между проводами, тип изоляторов и общая конфигурация опоры.
Следующий важный параметр — механическая нагрузка. Она складывается из веса проводов, возможного обледенения, ветровых воздействий и даже температуры окружающей среды. Например, в регионах с сильными ветрами применяются усиленные конструкции с дополнительными элементами жесткости. Они позволяют линии сохранять устойчивость и не допускать опасного сближения проводов.
Также имеет значение тип опоры. Для деревянных, железобетонных и металлических опор используются разные системы крепления. Если конструкция выбрана правильно, монтаж проходит быстрее, а эксплуатация линии становится значительно надежнее. Именно поэтому специалисты энергетических компаний обычно уделяют выбору таких деталей гораздо больше внимания, чем может показаться со стороны.
Траверсы для низковольтных и высоковольтных сетей
Разница между траверсами для разных типов сетей заметна уже при первом взгляде. Низковольтные линии, которые питают жилые дома, небольшие предприятия или сельские районы, используют сравнительно компактные конструкции. Их задача — удерживать провода на безопасном расстоянии и обеспечивать стабильность линии при умеренных нагрузках.
Высоковольтные линии — совсем другой уровень. Здесь напряжение может достигать десятков и сотен киловольт, а расстояние между проводами и опорными элементами должно строго соответствовать нормативам. Поэтому траверсы для таких линий имеют большую длину и усиленную конструкцию. Они рассчитаны на серьёзные ветровые нагрузки и часто оснащаются дополнительными элементами для повышения жёсткости.
Инженеры при проектировании линии обязательно учитывают климатические условия региона. Например, в районах с сильным обледенением провода могут становиться значительно тяжелее. В таких случаях используются более прочные конструкции, способные выдерживать дополнительные нагрузки без деформации.
Особенности эксплуатации траверс
После монтажа траверсы практически не требуют постоянного обслуживания, но полностью забывать о них нельзя. На линиях электропередачи регулярно проводятся осмотры, во время которых проверяется состояние металлоконструкций, креплений и защитных покрытий. Это стандартная практика в энергетике, позволяющая вовремя обнаружить возможные повреждения.
Основная проблема, с которой сталкиваются такие конструкции, — коррозия металла. Несмотря на антикоррозийные покрытия, длительное воздействие влаги и перепадов температуры постепенно влияет на состояние поверхности. Поэтому при плановых проверках специалисты оценивают состояние защитного слоя и при необходимости проводят ремонтные работы.
Ещё один важный момент — состояние болтовых соединений. В процессе эксплуатации под действием ветровых нагрузок и вибраций крепления могут постепенно ослабевать. Регулярная проверка и подтяжка соединений помогает избежать деформации конструкции и продлить срок службы линии.
Современное производство траверс
За последние десятилетия технологии изготовления траверс заметно изменились. Если раньше многие операции выполнялись вручную, то сегодня большую часть работы выполняет автоматизированное оборудование. Используются станки лазерной резки, высокоточная гибка металла и современные методы сварки.
Такой подход позволяет добиться высокой точности размеров и стабильности качества изделий. Для энергетической инфраструктуры это крайне важно, поскольку каждая деталь должна точно соответствовать проектной документации. Даже небольшие отклонения могут усложнить монтаж или повлиять на распределение нагрузок в конструкции.
Производители также уделяют большое внимание антикоррозийной защите. Наиболее распространённый метод — горячее цинкование, которое образует прочный защитный слой на поверхности металла. Такая обработка значительно увеличивает срок службы изделий и позволяет использовать их в сложных климатических условиях.
Где купить качественные траверсы
На практике энергетические и строительные компании стараются работать с поставщиками, которые специализируются именно на электротехнических металлоконструкциях. Это позволяет быть уверенным в том, что изделия соответствуют нормативам и рассчитаны на реальные эксплуатационные нагрузки.
Сегодня найти такие конструкции можно через специализированные каталоги и отраслевые интернет-магазины. Например, на сайте представлены различные виды металлических конструкций для линий электропередачи, включая траверсы, которые изготавливаются с учетом технических требований эксплуатации и стандартов электротехнической отрасли.
При выборе поставщика обычно обращают внимание не только на цену, но и на производственные возможности компании, наличие контроля качества и опыт работы с энергетическими проектами. Эти факторы напрямую влияют на надежность конструкции и безопасность будущей линии электропередачи.
Практическое значение траверс в энергетике
Если посмотреть на любую линию электропередачи вблизи, становится понятно, насколько важна каждая деталь конструкции. Провода, изоляторы, опоры — всё это работает как единая система. Траверса в этой системе играет роль своеобразного каркаса, который удерживает проводники в правильном положении и распределяет нагрузку.
За годы работы в энергетике многие специалисты убеждаются в одной простой вещи: надежность линии часто зависит именно от таких, казалось бы, второстепенных элементов. Хорошо спроектированная и правильно установленная траверса способна служить десятилетиями, практически не требуя вмешательства.
Поэтому к выбору и установке этих конструкций всегда относятся серьёзно. Именно такие детали обеспечивают стабильную работу электрических сетей, которые ежедневно питают города, предприятия и тысячи жилых домов. И хотя большинство людей никогда не задумывается о них, без этих металлических конструкций современная энергетическая инфраструктура просто не смогла бы существовать.
